Описание

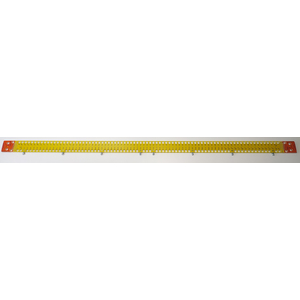

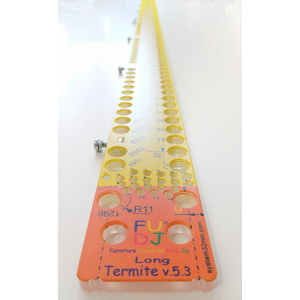

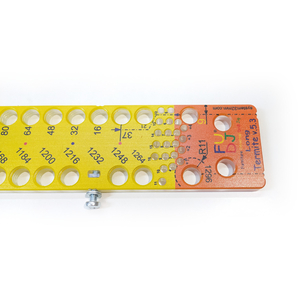

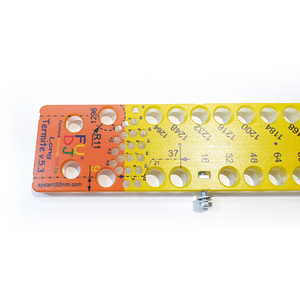

Шаблон спроектирован на основе стандартного шаблона. Только удлинен вдоль. Рабочая длинна увеличена вдвое.
К шаблону подходят стандартные ответные планки.
Если возникнут вопросы или предложения - напишите нам.

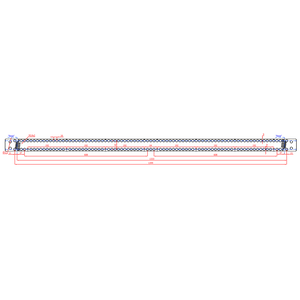

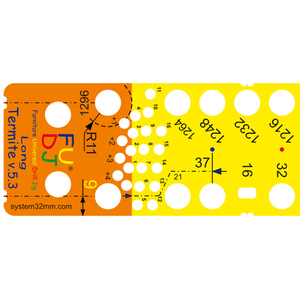

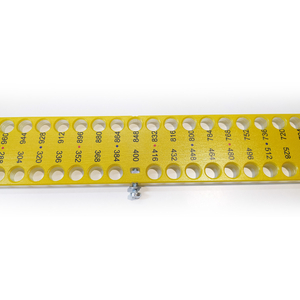

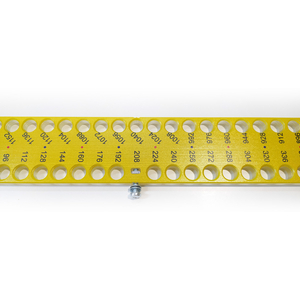

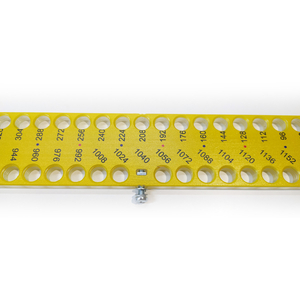

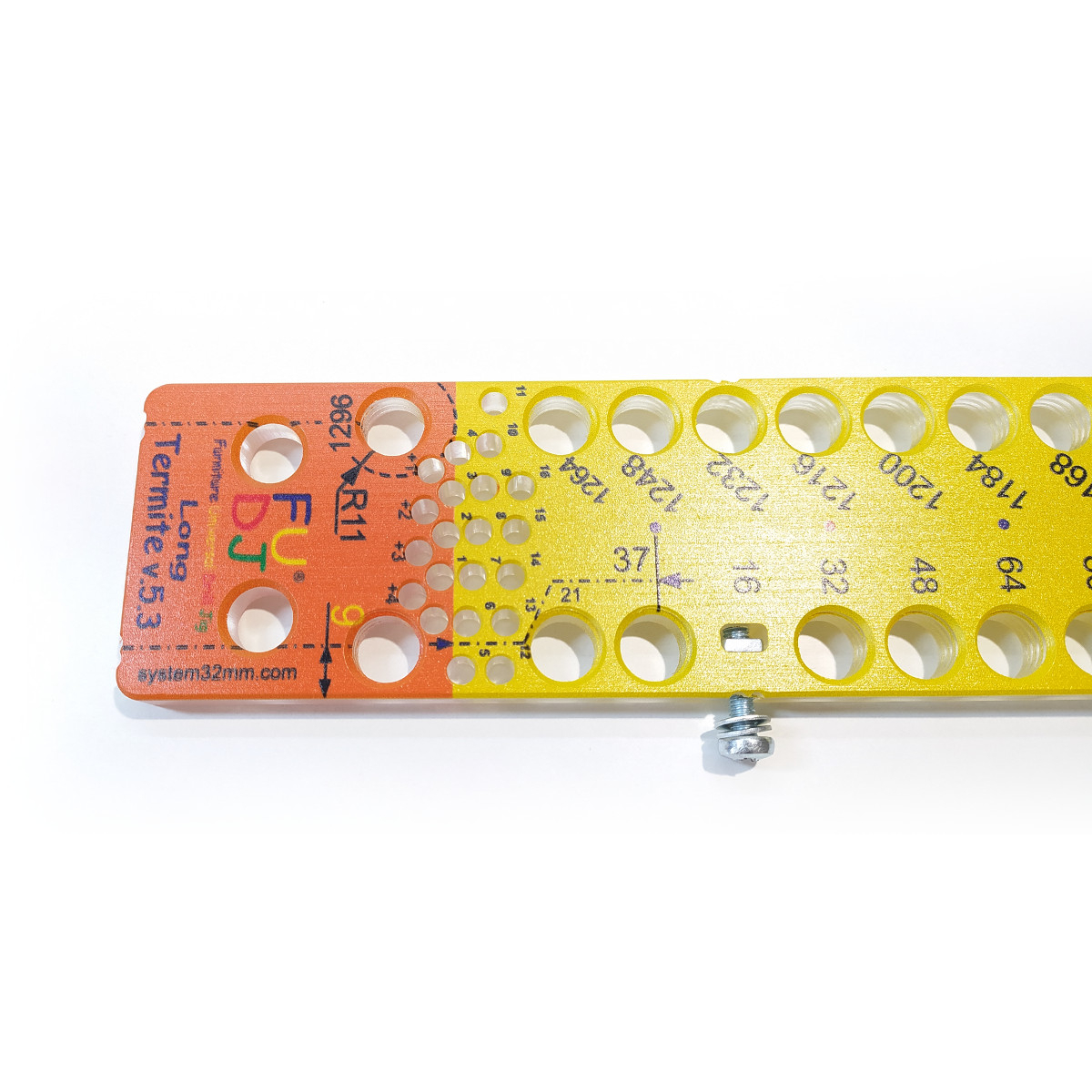

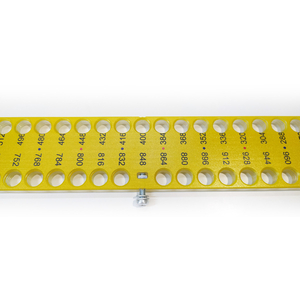

1. Параметры сверления по плоскости - от края заготовки на расстоянии:
37 мм. + 1296 мм.
межосевое расстояние = 43 мм.
2. Параметры сверления вдоль торца - на расстоянии:
9 мм.
при использовании прокладок - можно увеличивать это расстояние, кратно 1 мм.
3. Параметры сверления в торец - на расстоянии:
от 8 мм.
но можно сверлить и глубже
зависит от того какая ответная планка применяется.
1. Позиционирование шаблона относительно "базы":
Позиционировать от "базы" можно кнопкой или упором.
Позиционирование с помощью упора. Верхнего и/или нижнего.

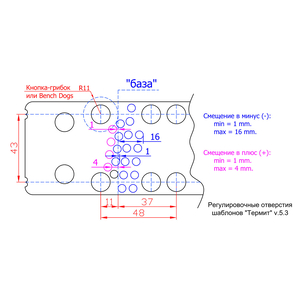

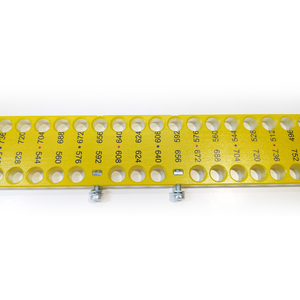

Возможна регулировка расстояния с шагом 1 мм. за счет регулировочных отверстий Ø 5 мм. на верхнем регулируемом упоре.
Упор можно установить как в начале шаблона так и в любом другом, нужном, месте.
Максимальное расстояние сверления от "базы" = 37 мм. + 1 296 мм. = 1 333 мм.
2. Позиционирование шаблона возле торца:
- 9 мм. конструктивный размер, расстояние от края шаблона до продольной оси рабочих отверстий.
- 10 мм. и более... При использовании шайбы М5 с толщиной 1 мм.
- 10 мм. и более... При использовании прокладки с толщиной 1 мм.
min расстояние - 8 мм.
max расстояние - 160 мм.
Позиционирование шаблона вдоль торца заготовки с помощью насадки "бабочка-160".
3. Регулировка при сверлении в торец:
Для сверления в торец необходимо использовать специальную насадку - "ответная планка".
От параметров "ответной планки" зависит на какую глубину мы сможем сверлить в торец.
На данном примере установлена "ответная планка_26 мм."
С быстрой регулировкой на расстояние 8 мм. и 9 мм.
У каждой "ответной планки" есть свой диапазон регулировок.
Вы можете выбрать именно тот вариант который вам подходит.
Комплектация:
1. Термит v.5.3_9 мм LONG - шаблон для сверления - 1 шт.
2. Крепеж ответной планки:
2.1. Винт, DIN7985 М5х25 оц. - 8 шт.
2.2. Шайба, DIN433 M5 оц. - 16 шт.
2.3 Гайка квадратная, DIN562 М5 оц. - 8 шт.
3 Резьбовая (М4) втулка Ø5х30 (калиброванная, в роли упора), Hafele (267.00.916) - 2 шт.
Внимание! Ответная планка шаблона (для сверления в торец) заказывается отдельно.
Краткий принцип работы.
1. В крутить в мебельный шаблон "Термит" втулки для сверления.
2. Настроить сам шаблон на требуемое действие.
Возможно будет необходимо применить одну из насадок.
Или придется работать на перфорированной столешнице.
Добиться крепкой фиксации мебельного кондуктора на заготовке. А так же зафиксировать саму заготовку на рабочем столе!
3. Перед сверлением всё тщательно проверить.
Если есть сомнения - то произвести тестовое сверление на опытном образце.
4, Произвести сверление на заготовке.
Общая информация по работе здесь.
Порядок монтажа ответной планки на шаблон:
1. Вставить стяжки в отверстия быстрой регулировки.
2. Установить ответную планку на торец шаблона пазами в фиксирующие винты.
3. Упереть стяжками в нижнюю плоскость шаблона.
4. Закрутить фиксирующие винты.
5. Вытащить стяжки.
Шаблон готов для сверления в торец и возле торца.
Осталось только в крутить нужные втулки для сверления.
