Описание
1. Использование как упор на перфорированной столешнице.

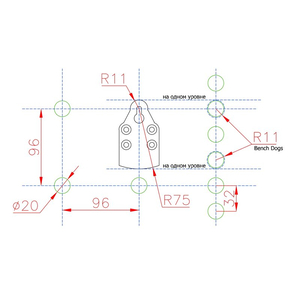

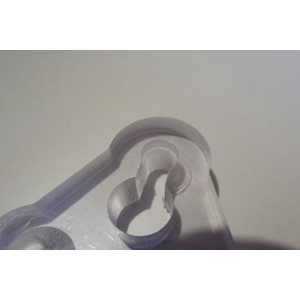

В конструкции подошвы имеем два рабочих радиуса: 11 мм. и 75 мм.
2. Использование как элемент фиксации на столешнице быстрозажимной струбцины.

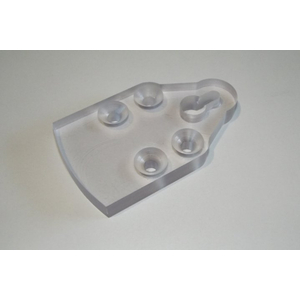

Подошва имеет четыре отверстия для фиксации на ней струбцины.
Расположение данных отверстий: 19х32 мм.

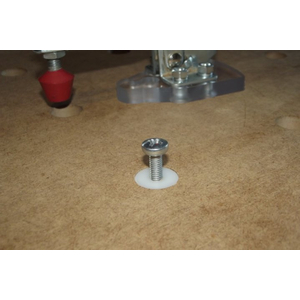

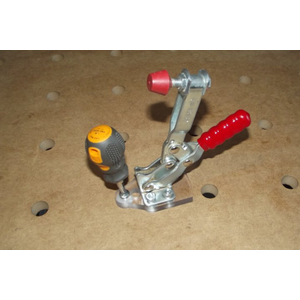

Для фиксации используется винт с головкой впотай.

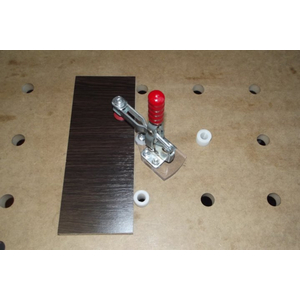

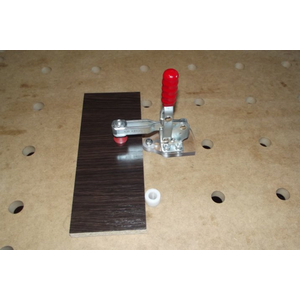

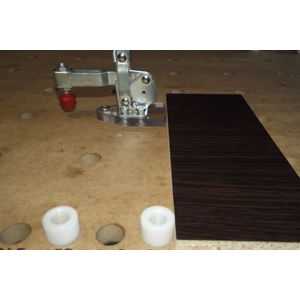

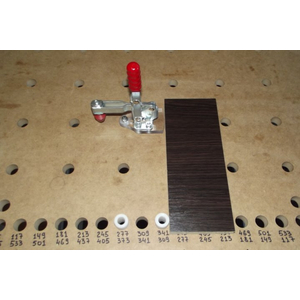

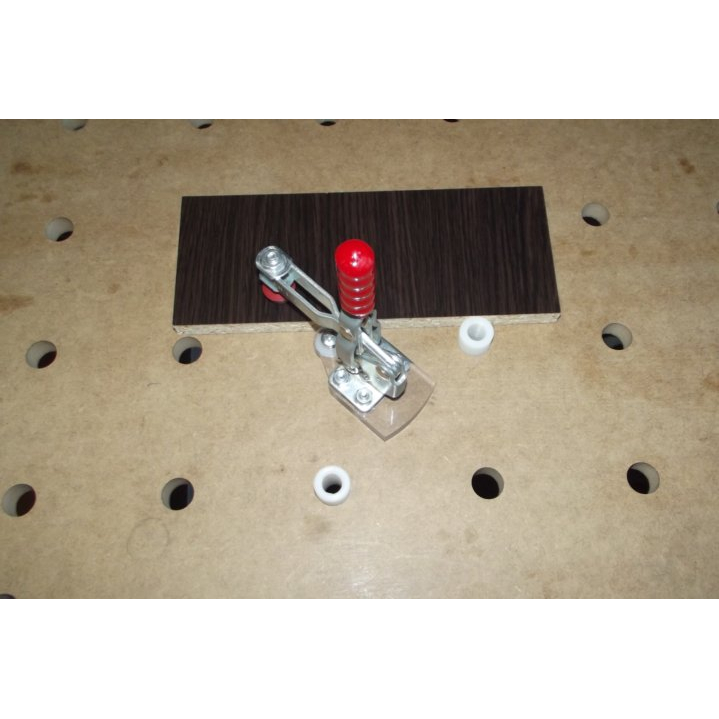

Таким способом струбцина крепко фиксируется на данной подошве и позволяет так же крепко фиксировать заготовку на перфорированной столешнице.

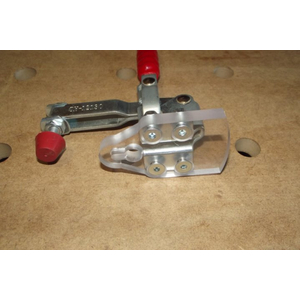

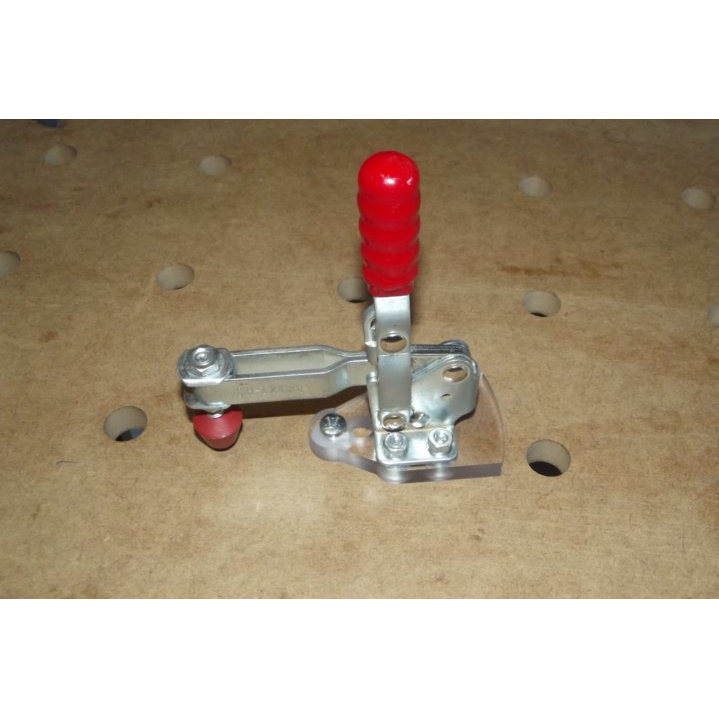

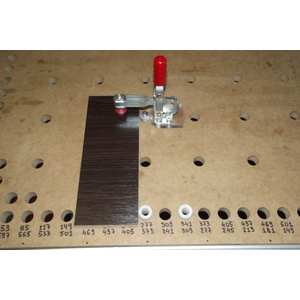

Струбцину следует ставить как указанно на фотографиях. Если ее перевернуть на 180 градусов плотного прижима не получиться.

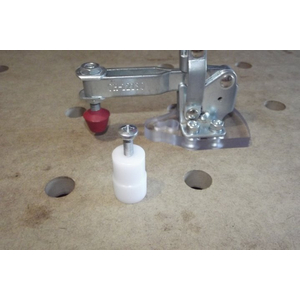

Нужно чтоб Bench Dogs был впереди!
Для фиксации необходимо Bench Dogs №1-М6 = 1 шт.
Комплектация:

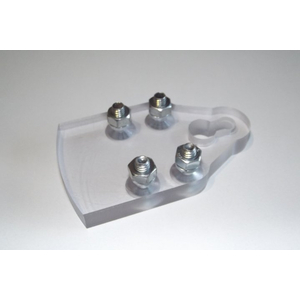

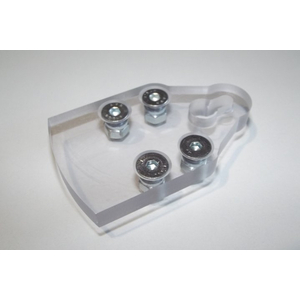

1. Подошва струбцины №1 - 1 шт.
2. Крепление струбцины:
2.1. Винт DIN7991 M5х20 оц. - 4 шт.
2.2. Гайка DIN934 M5 оц. - 4 шт.
2.3. Шайба DIN433 M5 оц. - 4 шт.
